Tämä on 1-Kytkentä seinälle. Meidän ensimmäinen kytkentä seinälle ikinä. Saman kytkennän teimme ensimmäisenä laudalle. Seinälle se oli tosin puolet vaikeampi kuin laudalle koska piti miettiä johtojen kiinnikkeiden pituuksia katsomalla johtimien pituuksia ja jakamalla sopivalla luvulla. (Kiinnikkeiden välit 18-23cm). Kytkennän työkalut: Vasara, Pz 2 ruuvimeisseli, Iso talttapäämeisseli, Pz 1 ruuvimeisseli, mittanauha, vatupassi, kuorimapihdit ja JOKARI.
Tässä on jakorasia sen kautta menee kaikki johtimet sähkökeskukseen. Valaisimelta tulee sininen nollajohdin, musta vaihejohdin ja keltavihreä maadoitusjohdin. Keltavihreää maadoitusjohdinta ei ole kytketty valaisimella mihinkään, mutta se on kytketty yhteen muiden PE-johtimien kanssa jakorasialla liittimellä.

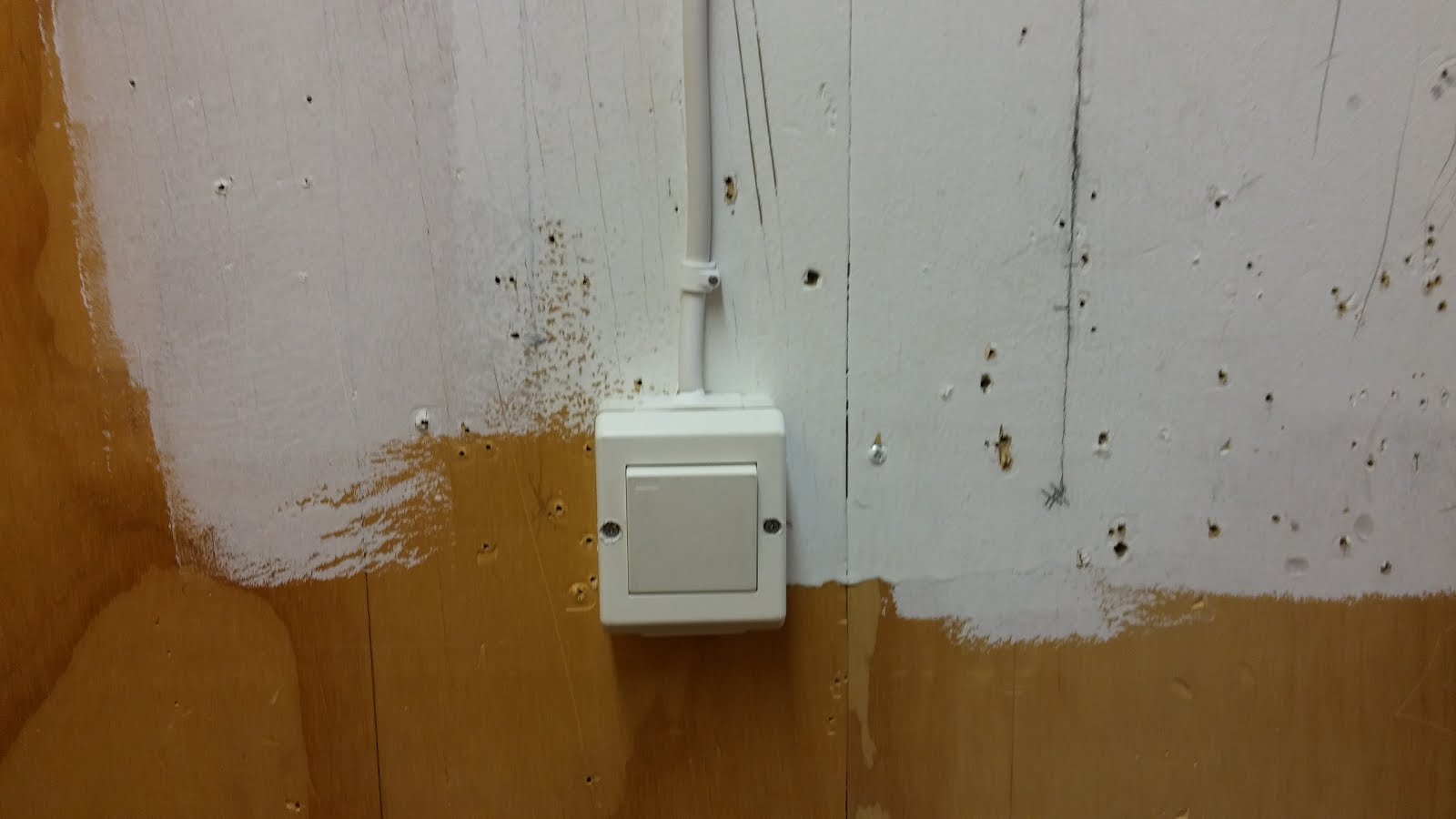

Tässä on valokatkaisija. Sille tulee sininen nollajohdin, musta vaihejohdin ja keltavihreä maadoitusjohdin. Katkaisimen kytkennässä erikoista oli se että sininen nollajohdin merkattiin mustalla sähköteipillä vaihejohtimeksi molemmista päistä eli katkaisijalta ja jakorasialta. Maadoitusjohdin kytkettiin oikeaan yläkulmaan, teipattu vaihejohdin kytkettiin vasempaan yläkulmaan ja musta vaihejohdin kytkettiin katkaisijan vasempaan alakulmaan.
Tässä työ on valmiina kaikessa loistossaan. Sain työn valmiiksi ensimmäisellä yrityksellä tosin neljänneksi viimeisenä harmillisesti. Työ ei ollut kovin haastava en vain ollut niin nopea kuin jotkut muut. Kauimmin minulla meni johtimien seinään kiinnittimien välien mitoittamisessaa.
